Konektorji za optična vlakna so-pasivne naprave za splošni namen. Konektorje istega tipa je na splošno mogoče kombinirati in večkrat uporabiti, pri čemer je posledična dodatna izguba običajno manjša od 0,2 dB. Tisti, ki niso seznanjeni z optičnimi vlakni, bi lahko zmotno verjeli, da modula GBIC in SFP uporabljata isti konektor za optična vlakna, vendar je to napačno. Moduli SFP uporabljajo optične konektorje LC, moduli GBIC pa optične konektorje SC. V nadaljevanju bomo podali podrobno razlago različnih konektorjev za optična vlakna, ki se uporabljajo v komunikacijskih omrežjih, in predstavili tudi nekatere konektorje, ki jih manj pogosto srečamo.

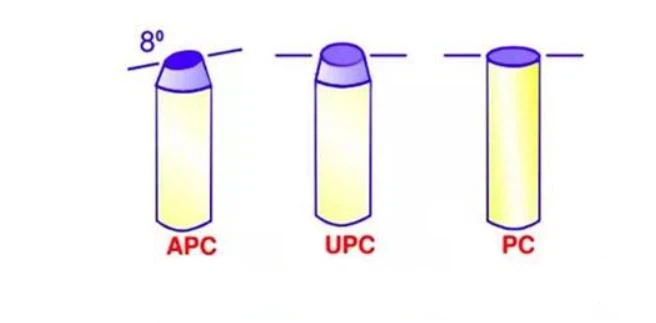

Prerez vlaken PC/UPC/APC-
Prerez-optičnih konektorjev je treba klasificirati kot PC, UPC in APC. Med njimi imata PC in UPC končne ploskve mikrosfer iz optičnih vlaken, ki so vzporedne s čelno ploskvijo keramičnega telesa, medtem ko ima APC končne ploskve mikrosfer iz optičnih vlaken, ki so pod kotom 8 stopinj glede na čelno ploskev keramičnega telesa.
V vsakdanjem življenju nas pogosto zmedejo zahteve strank po povezovalnih kablih iz optičnih vlaken PC/UPC/APC. Preprosto povedano, povezovalne kable za osebne računalnike lahko razumemo kot povezovalne kable-omrežnega razreda, medtem ko so priključni kabli UPC/APC povezovalni kabli-razreda operaterja. Razlika je v izdelavi njihovih konektorskih glav in izgubi priključnega kabla; Spojni kabli UPC/APC so fino izdelani in imajo nizke izgube.
PC se nanaša na fizični stik. Tudi med fizičnimi kontaktnimi konektorji so glede na povratno izgubo razvrščeni v PC, SPC, UPC in APC. SPC pomeni super fizični stik, UPC pa ultra fizični stik. Industrijski standardi za povratne izgube za PC, SPC in UPC so -35 dB, -40 dB oziroma -50 dB (povratna izguba se nanaša na odstotek svetlobe, ki jo odbije čelna ploskev konektorja; nižja povratna izguba je boljša, čeprav je boljša tudi višja vrednost, ne da bi upoštevali negativni predznak). Različni priključki se načeloma ne smejo mešati. Vendar so končne ploskve vlaken PC, SPC in UPC vse ravne; razlika je v kakovosti mletja. Zato mešanje priključkov PC, SPC in UPC verjetno ne bo povzročilo trajne fizične poškodbe.
APC je popolnoma drugačen. Njegova končna ploskev je brušena pod kotom 8-stopinj, da se zmanjša odboj, njegova industrijska standardna povratna izguba pa je -60dB. Priključke APC je mogoče povezati samo z drugimi priključki APC. Ker je struktura konektorjev APC popolnoma drugačna od strukture konektorjev PC, bo povezovanje teh dveh vrst konektorjev s prirobnicami poškodovalo končno ploskev vlaken konektorja. Metoda za povezovanje APC-ja z osebnim računalnikom je uporaba kabla za povezovanje iz optičnih vlaken PC-na-APC. Upoštevati je treba tudi, da so konektorji APC običajno zeleni (medtem ko so rumena vlakna samo enomodna vlakna), nagib konca vlakna pa je viden s prostim očesom.

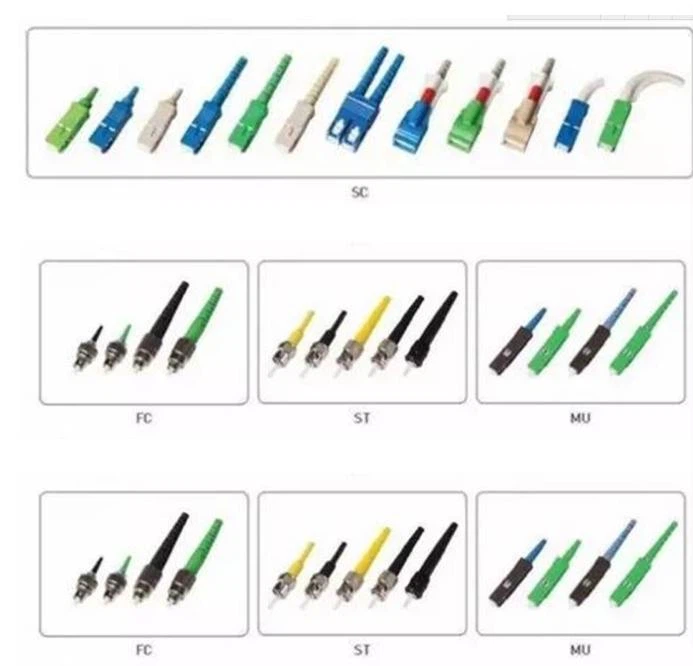

Konektorji za optična vlakna
Konektorje za optična vlakna lahko razvrstimo na različne načine. Glede na prenosni medij jih lahko razdelimo na eno-načinske in več-načinovne konektorje za optična vlakna; glede na strukturo jih je mogoče razvrstiti v FC, SC, ST, D4, DIN, Biconic, MU, LC, MT in druge vrste; glede na čelno stran zatiča konektorja jih lahko razdelimo na FC, PC (UPC) in APC; in glede na število jeder vlaken jih lahko razvrstimo kot eno-jedrne in več-jedrne.

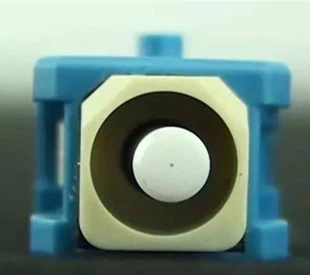

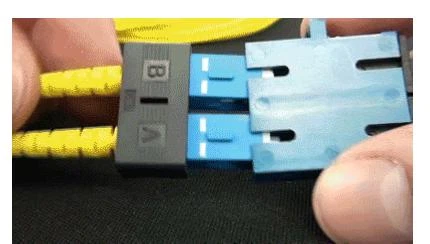

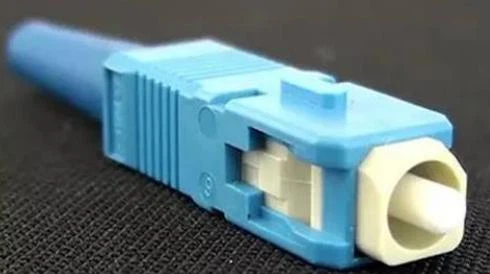

Konektor za optična vlakna tipa SC
To je konektor za optična vlakna, ki ga je razvila japonska korporacija NTT. Je standardni kvadratni konektor s pravokotnim zunanjim plaščem iz tehnične plastike, ki ponuja prednosti, kot sta odpornost na visoke temperature in odpornost proti oksidaciji.
Optični vmesnik na strani prenosne opreme običajno uporablja priključek SC. Njegove dimenzije zatiča in spojne tulke so popolnoma enake kot pri tipu FC.
Končna stran zatiča je večinoma polirana z uporabo tipa PC ali APC; način pritrditve je tip zapaha na pritisk-poteg, ki ne zahteva vrtenja.
Ti konektorji so poceni, enostavni za vstavljanje in odklapljanje, imajo nizka nihanja vnesenih izgub, visoko tlačno trdnost in jih je mogoče namestiti pri visoki gostoti.
Konektor za optična vlakna tipa ST
Običajno se uporablja v razdelilnih okvirjih z optičnimi vlakni, zunanja lupina je okrogla, način pritrditve pa je vijačni pritrdilni element.
Konektorji ST in SC sta dve vrsti konektorjev za optična vlakna. Pri povezavah 10Base-F je konektor običajno tipa ST, pri 100Base-FX pa je konektor večinoma tipa SC. Konektor ST ima izpostavljeno jedro konektorja, medtem ko je jedro konektorja SC znotraj konektorja.

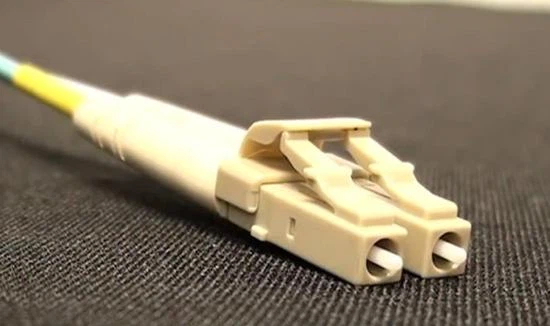

Konektor tipa LC
Priključek tipa C- je razvil priznani Bell Labs in uporablja-uporabniku prijazen zaskočni mehanizem modularne vtičnice (RJ).
Njegovi zatiči in tulci so za polovico manjši od tistih, ki se uporabljajo v standardnih priključkih SC in FC, saj merijo 1,25 mm.
To omogoča večjo gostoto konektorjev optičnih vlaken v razdelilnih okvirih optičnih vlaken.
Trenutno so priključki tipa LC prevladujoči v eno-načinskih SFF aplikacijah, njihova uporaba v večnačinskih aplikacijah pa prav tako hitro narašča.
Konektor za optična vlakna tipa FC
To vrsto konektorja je prvotno razvil NTT iz Japonske. FC je okrajšava za Ferrule Connector, ki nakazuje, da njegova zunanja ojačitev uporablja kovinski tulec, ki se običajno uporablja na strani ODF. Kovinski konektorji imajo več ciklov parjenja kot plastični, način pritrditve pa je vijačni navoj. Zgodnji konektorji tipa FC so uporabljali keramične obročke za parna vrata.
Ta vrsta konektorja ima preprosto strukturo, je enostavna za uporabo in izdelavo, vendar je končna stran vlakna občutljiva na prah in nagnjena k Fresnelovemu odboju, zaradi česar je težko izboljšati zmogljivost povratne izgube. Kasneje je bil ta tip konektorja izboljšan z uporabo ferul s sferično parno končno ploskvijo (PC), medtem ko je zunanja struktura ostala nespremenjena, kar je povzročilo znatno izboljšanje učinkovitosti vstavljene izgube in povratne izgube.
Priključek vrste MT-RJ
Priključek MT-RJ izvira iz priključka MT, ki ga je razvil NTT. Ima enak zaskočni mehanizem kot priključek LAN RJ-45 in poravna optično vlakno z uporabo vodilnih zatičev, nameščenih na obeh straneh majhnega tulca. Za lažjo povezavo z optičnimi oddajniki-sprejemniki ima končna stran konektorja dvo-razporeditev optičnih vlaken (razmik 0,75 mm). Je naslednja-generacija konektorja z optičnimi vlakni visoke gostote, ki se uporablja predvsem za prenos podatkov.
