Skupni vmesniki in konektorji v optičnih vlakalih
V skladu s trendom razvoja so se pojavile nove metode za računalniško opremo ali omrežje kablov omrežja. To se kaže predvsem v naslednjih pogledih.
1) V gostiteljski strežniški sobi so stikalni usmerjevalniki in povezovalne linije dosegli gigabitne standarde.
2) Z uporabo optičnih mostičkov pri povezovanju je bil odpravljen vmesnik SC. Vmesnik SC-SC se ne uporablja več. V nekaterih starih stikal se vmesniki SC-LC uporabljajo previdno. V glavnem se uporablja vmesnik LC, medtem ko se na osnovi zamenjane kartice optičnih vlaken v osnovi uporabljajo kratkoslojni mostički LC-LC.
3) UTP kabel se ne uporablja. V stikalu z vlaknom za dostop z uporabo vseh šestih skakalcev.
4) Skakalniki iz ST vlaken so še vedno v uporabi, vendar le na dolgih razdaljah in se uporabljajo v povezavi s spenjačem vlaken.
Čeprav je bolj enotna linija gostiteljske sobe, bolj stabilna in enostavnejša je za upravljanje, toda glede skupnega vmesnika vlaken in mostičkov je treba razumeti.
Optični konektorji
FC: Okrogla nit (najpogosteje uporabljena na MDF)
ST: Snap-krog
SC: Snap-kvadrat (večinoma se uporablja na stikalnih usmerjevalnikih)
PC: Mikro sferično poliranje
APC: 8 stopinj in mikrosferično poliranje
MT-RJ: Kvadrat, en par oddajnikov vlaken (uporablja se pri Huawei 8850)
Optični moduli (splošno se lahko zamenjujejo z vročo)
GBIC: Giga Bit Converter Interface, ki uporablja optične vmesnike SC ali ST
SFP: Majhen paket SFP GBIC, z uporabo optičnih vlaken tipa LC
Optična vlakna
Eno mode: L, valovna dolžina 1310; LH, enoodmerne dolge razdalje, valovne dolžine 1310,1550
Multimode: SM, valovna dolžina 850
Optični vmesniki
Optični vmesnik je fizični vmesnik, ki se uporablja za povezovanje optičnih kablov.
ST (avtorske pravice AT & T) je najpogostejša povezovalna naprava v omrežju z več načini. Ima držalo bajoneta in 2,5 mm dolge cilindrične keramične ali polimerne ploščice, ki vsebujejo celotno vlakno. ST včasih označimo kot "Stab & Twist", zelo jasen opis prvega vstavka in zategnite.

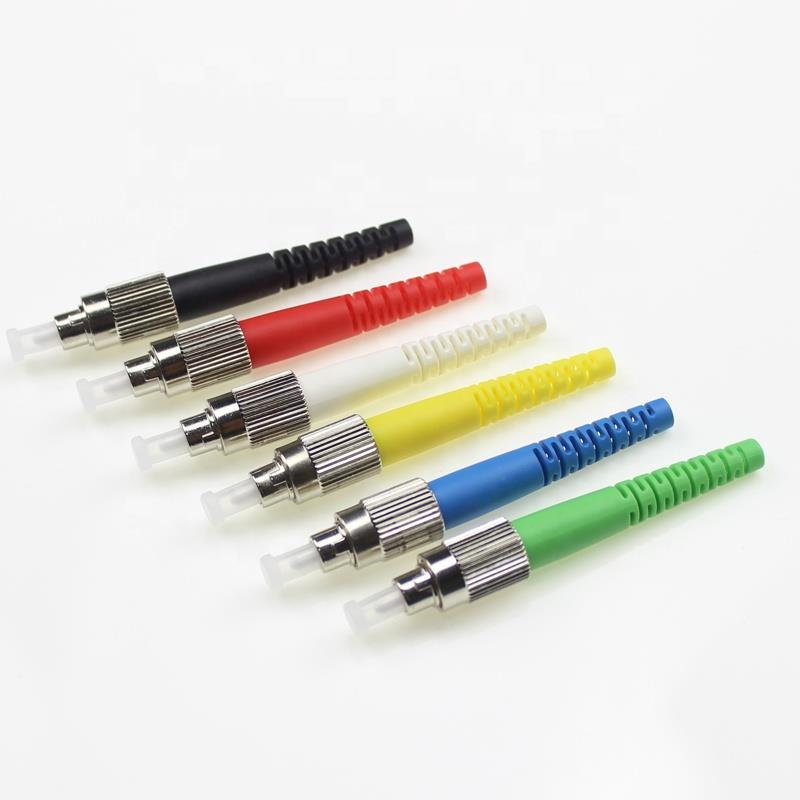

FC je najpogostejša povezovalna naprava v enosmernem omrežju. Uporablja tudi 2,5 mm ferule, vendar je del priključka FC zasnovan za keramiko, ki je v zgodnjem času vgrajena v držalo iz nerjavne kartice. Trenutno je v večini aplikacij FC zamenjan s priključki SC in LC. FC je kratica Ferrule Connector, ki označuje, da je zunanja ojačitev izdelana iz kovinskega tulca in pritrjena z zavojem.
SC ima tudi 2,5 mm ferule. Za razliko od ST / FC gre za vtično napravo, ki se široko uporablja za svoje visoke zmogljivosti. Gre za standardiziran priključek TIA-568-A, vendar se ne uporablja veliko, ker je začetna cena draga (dvakratna cena ST). SC včasih označimo s kvadratnim priključkom, ker je SC vedno kvadratne oblike.
Več vrst konektorjev:
Skakalci iz optičnih vlaken
Vlaknasti skakalci so zelo pomembni kot stikalne naprave in strežniki, povezani v linijo. Če ni ustreznih mostičnih mostičkov, storitev ne bo delovala. Tu so glavne vrste skakalcev iz vlaken.
LC-LC: LC je nit, vstavljena v SFP (mini GBIC), ki se uporablja v usmerjevalnikih.
FC-SC: FC konec je povezan z optičnimi vodniki, kabel SC pa na GBIC.
ST-FC: Pri priključkih 10Base-F je vrsta priključka ponavadi ST, drugi konec pa je povezan z FC optičnimi kabli.
SC-SC: Oba konca sta povezana z GBIC.
SC-LC: En je konec GBIC, drugi pa SFP konec.
Dodatek:
Na nalepki, ki kaže na priključke Pigtail, lahko pogosto vidimo “FC / PC”, “SC / PC” in tako naprej.
"/" Sprednji del označuje vrsto priključka pigtail
"SC" konektor je standardni kvadratni konektor, ki uporablja inženirsko plastiko, visoke temperature in ne zlahka oksidira prednosti. Na splošno se uporablja vmesnik SC priključka stranske luči opreme za prenos.
"LC" konektor ima podobno obliko kot SC priključek, vendar je manjši od priključka SC.
"FC" konektor je kovinski priključek, ki se običajno uporablja na strani ODF. Kovinski konektorji, ki so vtični, so več kot plastični konektorji.
Več različic signalnega priključka, poleg zgoraj opisanih treh, obstajajo še MTRJ, ST, MU in tako naprej.
“/” Označuje, da so optični konektorji za sekcijskim postopkom, ki meljejo.
"PC" v napravah telekomunikacijskega operaterja se pogosto uporablja, skupni prerez je raven.
"UPC" olajševalno razmerje "PC" je majhno, običajno se uporablja za naprave s posebnimi potrebami, nekateri tuji proizvajalci skačejo ODF vlaken za notranjo uporabo je FC / UPC, predvsem za izboljšanje indikatorjev naprave ODF.
Poleg tega je model APC najbolj uporaben v zgodnjem oddajanju CATV. Uporablja kotni obraz pigtail z glavo, ki lahko izboljša kakovost televizijskih signalov. Glavni razlog je, da so televizijski signali analogna optična modulacija in kadar je ravnina sklopke sklopa navpična, se odbija odsevana svetloba po prvotni poti. Indeks vlaken se bo spet vrnil v neenakomerno porazdelitev površine sklopke, čeprav je energije v tem trenutku zelo malo, vendar zaradi analognega signala hrup ni popolnoma odpravljen, zato je jasen ekvivalent v prvotnem signalu nameščen na šibkem signal z zamikom, uspešnost na zaslonu je gonljiva. Nagib svetlobe, odbitega svinjskega pasu, se ne more vrniti po prvotni poti. Na splošno digitalni signal nima te težave.
"SC" pomeni, da je model priključka pigtail SC priključek. Vmesniki stranskih žarometov opreme za prenosne naprave SC-priključki za splošno rabo. SC konektorji so inženirska plastika z dobro termostabilnostjo in se ne oksidira zlahka; Stranski optični vmesniki ODF običajno uporabljajo priključke FC. FC je kovinski priključek. ODF nima temperaturnih težav, hkrati pa kovinske priključke priključi na več kot plastične. Vzdrževanje ODF pigtail je več kot pigtail z optičnimi vlakni.
