● Tehnične informacije:
Dandanes se tehnologija optičnih vlaken seli z 10GbE na 40GbE in naprej, zato je pogosto potreben prehod z diskretnih komercialnih konektorjev na 12- ali 24-optične konektorje MTP®/MPO. Sklopi prelomnih kablov iz optičnih vlaken MTP®/MPO so idealni za povezovanje stikal za visoke hitrosti, ki so opremljena z oddajniki-sprejemniki višje hitrosti QSFP plus, CFP, CXP, CFP2 itd., na obstoječe elemente 10GbE, ki so opremljeni z moduli SFP plus. Poleg tega vedno večji podatkovni promet in število vrat zahtevajo večjo gostoto konektorjev, kar zahteva kabelske sklope, ki enokanalne LC-je preklopijo na konektorje MTP®/MPO z visoko gostoto. FOCC je vodilno podjetje pri zagotavljanju visokokakovostnega MTP®/MPO optičnega kabla za industrijo podatkovnih komunikacij.
● Lastnosti:
► 4,8,12,16,24 zaključki in sklopi konektorjev za vlakna
►Visoka zmogljivost v IL & RL
►Zasnovan za aplikacije SM in MM z nizkimi in standardnimi izgubami
►Ekonomična rešitev za množično prekinitev vlaken
►Primerno za uporabo MPO/MTP
►Na voljo so robusten okrogel kabel, ovalni kabel in goli trak
►Na voljo so barvno kodirana ohišja za razlikovanje vrste vlaken, vrste poliranja in/ali stopnje konektorja
► Konektor ventilatorja je lahko SC, FC, LC, ST, E2000 itd
► LC je lahko simplex, duplex, uniboot, unibody
● Splošna specifikacija priključka:
Parameter | Enojni način | Več načinov | |||
Osnovno | Optični priključek | FC, SC, LC, ST, MU, MTRJ, MPO | |||
Končna stran obroča | PC | UPC | APC | UPC | |
Vstavljena izguba | Manjše ali enako 0.2dB | Manjše ali enako 0.2dB | Manjše ali enako 0.3dB | Manjše ali enako 0.3bB | |
Povratna izguba | Večji ali enak 50 dB | Večji ali enak 55 dB | Večji ali enak 60 dB | Večji ali enak 35 dB | |
Specifikacija keramičnih obročev | 125,5 um odstopanja koncentričnosti: | 127um odstopanja koncentričnosti:<=3um | |||
Primerna vlakna | 9/125um | 50/125um,62,5/125um | |||
Geometrija čelne ploskve | Polmer ukrivljenosti | 7~25 mm | 5 ~ 12 mm | N/A | |
Protruzija vlaken | Manjši ali enak 50 nm | Manjši ali enak 100 nm | N/A | ||
Vlakno pod rezano | Manjši ali enak 100 nm | Manjši ali enak 100 nm | N/A | ||
Odmik vrha | Manjši ali enak 50 um | ||||
Mehanski | Zamenljivost | Manjše ali enako 0.2dB | |||
Solni sprej | Manjše ali enako 0.1dB | ||||
Spustite | Manjše ali enako 0.2dB(1,5M, 5 padcev) | ||||
Vibracije | IL Manjše ali enako 0.2dB(550Hz, 1.5mm) | ||||
Ponovljivost | Manjše ali enako 0.1dB (1000-krat) | ||||
Vzdržljivost | >1000-krat | ||||
delovna temperatura | -40 stopinj ~ plus 85 stopinj | ||||
● Osnovna delitev konektorjev MTP®:
Vrsta in barva | Vstavljanje | Optični | Delovanje |
Enomodalni konektor MTP® Elite® | {{0}}.10 dB običajno (vsa vlakna) 0,35 dB največ (eno vlakno)1 | >60 dB (polirano kot 8 stopinj)2 | -40 stopinj do 75 stopinj |
Standardni priključek MTP® v enem načinu | {{0}}.25 dB običajno (vsa vlakna) 0,75 dB največ (eno vlakno)1 | >60 dB (polirano kot 8 stopinj)2 | -40 stopinj do 75 stopinj |
Večmodni standardni priključek MTP® | {{0}}.25 dB običajno (vsa vlakna) 0,75 dB največ (eno vlakno)1,3 | >20 dB (0 stopinj ravno polirano)2,3 | -40 stopinj do 75 stopinj |
1 IL test v skladu z IEC 61300-3-4; | |||
● Priporočena vmesna vlakna in barvno kodirani priključki:
Vrsta kabla | Enojni način MTP® Elite® | Standard MTP® v enem načinu | Večmodni MTP® Elite® | Multimode MTP® Standard |
Goli trak |
Barva gorčice |
Zelena barva |
Vodna barva |
Bež barva |
Vrvica z ravnim trakom | ||||
Kabel Ø 2.0 mm | ||||
Kabel Ø 3.0 mm | ||||
Kabel Ø 3,6 mm | ||||
Kabel Ø 4,5 mm | ||||
Kabel Ø 50mm | ||||
Kabel Ø 5,5 mm |
● Pregled izdelkov:

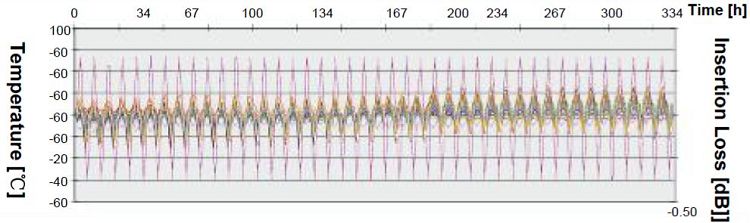

● Temperaturno cikliranje MPO/MTP® pri 1550 nm:
● Pogoji plačila in pošiljanja:
► Dostava v 7 - 15 delovnih dneh;
► Najmanjša količina naročila: 1 kos MOQ na zahtevo;
► Plačilni pogoji: L/C, D/A, D/P, T/T, Western Union, Money Gram;
► Možnost dobave: 5000 kosov na mesec.
● MTP visoke gostote® / Kabelski sistem MPO v centru Dada:
● Vodnik za naročanje:
► 1 kos za posamezno vrečko brez statične elektrike s poročilom o preskusu;
► Povpraševanje po meri priključka;
► Prilagojena dolžina kabla za izhod / preboj;
| Opis izdelka | MTP/F/PC - LC/UPC/DX - OM3 - 12B - B2.0 - 1.5M/0.6M - LSZH - Aqua - A 1 2 3 4 5 6 7 8 9 |
1 - Priključek A | MTP/F/PC: MTP ženski, poliranje PC; MTP/F/APC: MTP ženski, APC lak; |
2 - Priključek B | LC/UPC/DX;LC/APC/DX;LC/UPC/SX;LC/APC/SX;LCP/UPC;LCP/APC; |
3 - Optični način | OM1, OM2, OM3, OM4, OS2, G657A1 |
4 - Število in vrsta vlaken | 12R: 12F trak; 12BR: 12F goli trak; 12B: 12F mini okrogel kabel |
5 - Vrsta zloma | B2.0: 2.0 pahljača z razdelilnim kompletom. |
6 - Dolžina | 1,5M/0.6M: skupna dolžina kabla 1,5M, raztegnjena dolžina 0.6M itd. |
7 - Materiali za kabelske ovoje | LSZH,OFNP,OFNR,PVC |
8 - Barva plašča kabla | Aqua (OM3,OM4) Oranžna (OM1,OM2), Rumena (SM). |
9 - Polariteta | A: tip A; B: vrsta B; C: Vrsta C. |
Certifikat kakovosti
Osredotočeni smo na kakovost z močno ekipo za raziskave in razvoj ter profesionalnim sistemom nadzora kakovosti.
Prejel je certifikat ISO9001:2008 in opravil različne sisteme certificiranja kakovosti, kot je Cedar RoHS FCC itd.
Z nenehnim povezovanjem dobavne verige industrije optičnih komunikacij okrepite nadzor kakovosti dobavne verige, da strankam zagotovite visokokakovostne izdelke
![X1[0Z}1F0ERB)%]7E3KNQ7A](/Content/upload/2019214881/201903201409022621094.png "X1[0Z}1F0ERB)%]7E3KNQ7A")
Vprašanja in odgovori
Vprašanje: Kakšno polarnost naj izberem, če želim povezati 2 oddajnika-sprejemnika z glavnim kablom?
Odgovor: kabli s 12 vlakni tipa B za module QSFP28 in kabli s 24 vlakni tipa C za module CFP.
Vprašanje: Kakšna je razlika med konektorjem MTP in MPO?
Odgovor: MTP je nekakšen visoko zmogljiv konektor MPO z več inovativnimi oblikami. V primerjavi s splošnim konektorjem MPO je bil konektor MTP za optična vlakna okrepljen v optičnih in mehanskih lastnostih. Priključek MTP in profesionalni standardi so popolnoma skladni z vsemi priključki MPO, vključno z EIA/TIA-604-5 FOCIS in IEC-61754-75.
