Posebna navodila za napajalni kabel optičnih vlaken
Komunikacija z optičnimi vlakni se nanaša na moduliranje glasovnih, video in podatkovnih signalov na vlakneni patch kabel kot komunikacijski prenosni medij. Optično vlakno lahko razdelimo na večmodna vlakna in enomodno vlakno.
Enotni optični kabel za popravila
Osrednje stekleno jedro enodimenzionalnega vlakna je v redu (premer jedra je običajno 9 ali 10 μm), lahko prenaša le eno modno svetlobo. Način disperzije je majhen in je namenjen oddaljeni komunikaciji, vendar igra pomembno vlogo v kromatični disperziji, tako da ima spektralna širina enomodnega vlakna višjo stabilnost svetlobe in zahteva, da je spektralna širina ožja in boljša stabilnost. . Oddaljenost prenosa 1000 Mb / s je 550m-100km. Kot vsi vemo, smo pogosto videli 9 / 125μm eno-način optičnih vlaken na trgu. Za optične povezave s hitrim, Gigabitnim, 10G Ethernetom ali SONET OC3-OC192 priporočamo uporabo enega načina 9 / 125um optičnih kablov. Zaradi nizkih cen so vlakna 9 / 125um privlačna tudi za gradbene projekte, zaradi zanesljivosti in izbire uporabe ene verige vlaken za iste komunikacije (simpleksne vrvice se uporabljajo na Bi-Directional podatkovnih povezavah).
Multimodni optični kabel
Centralno stekleno jedro Multimode vlaken je grobo (50 ali 62,5 μm), lahko preide več načinov svetlobe. Vendar pa je njegova disperzija načina med velikimi, ki omejuje frekvenco oddanega digitalnega signala, in s povečanjem razdalje bo bolj resna. Razdalja prenosa vlaken v več načinih je relativno nova, običajno le nekaj kilometrov. Oddaljenost prenosa 1000 Mb / s je 220m-550m. Na splošno lahko najdemo 62,5 / 125um Multi-mode optični kabel na trgu. Za hitro povezavo Ethernet in do optičnih povezav do OC3 / STM1 se priporočajo 62.5 / 125um kabli z večmodnimi vlakni. Uporabljajo se lahko tudi za Gigabit Ethernet povezave v več načinih na razdaljah, manjših od 275 metrov. 62.5 / 125 vlakna se najpogosteje uporabljajo v stavbah.
Vrste napajalnega kabla z vlakni
V omrežnem ožičenju, več aplikacij optičnih vlaken ima tri vrste, obstajajo 62.5μm / 125μm večmodna vlakna, 50μm / 125μm vlakna večmodna in 9μm / 125μm enomodno vlakno. Glede na hitrost in razdaljo prenosa, lahko ločimo in izberemo eno / multimode optična vlakna. Povezan snop vlaken, zunaj je zaščitno ohišje, ki se imenuje optični kabel. V skladu z različnimi aplikacijskimi okolji lahko kabel razdelimo na notranji in zunanji optični kabel.
Fiber se sklicuje na to, da je vlaknasti skakalec z namiznim računalnikom ali napravo povezan neposredno za lažjo povezavo in upravljanje naprave. Fiber skakalci so razdeljeni v dve multimode in eno-mode, ki so povezani z enim načinom in multimode vlaken. Džemper za aktivni povezovalni kabel med obema napravama brez priključkov (za razliko: obliž (patch kabel) je eden ali oba konca s konektorji, mostiček je na obeh koncih kabla ima optične konektorje, naprava je lahko neposredno priključena, vendar samo en konec konektorja za vlaknate kljuke, drugi konec pa za spajanje vlaken).
Vrste priključkov kabla z vlakni

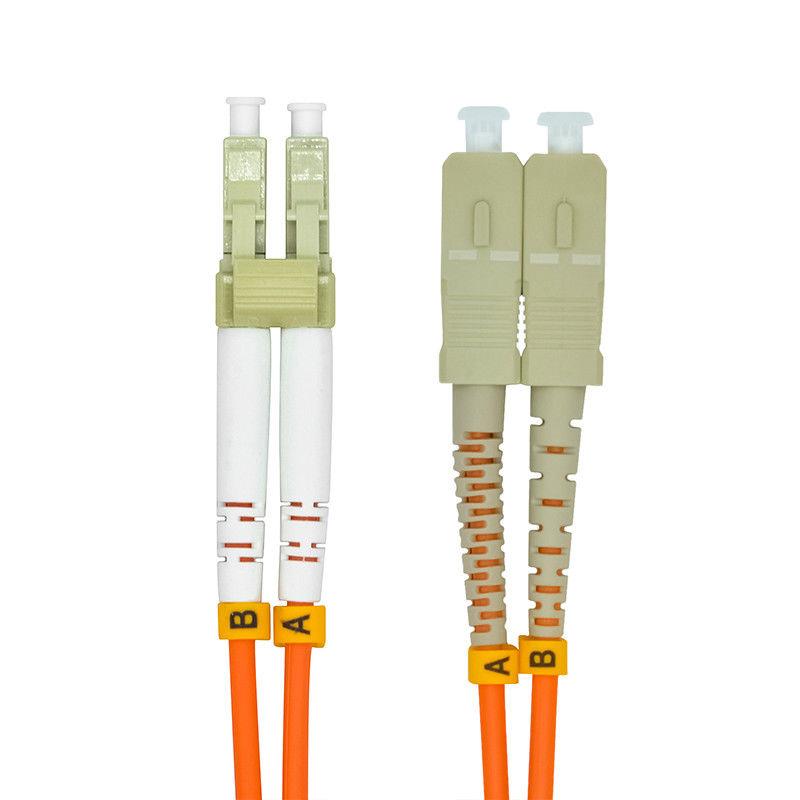

Fiber patch kabel priključek obliko je mogoče razdeliti na FC, SC, ST, LC, itd Glede na obrabo brušenje način, se lahko razdeli na PC (ravnina), UPC (sferična površina), APC (8 stopinj nagnjena ravnina) in drugo \ t (kabelski optični oddajnik splošne zahteve FC / APC priključek). Glede na vrsto optičnih vlaken, lahko razdelimo na eno-optična vlakna, 50/125 multimode, 62.5 / 125 multimode in gigabit, itd. V skladu z optičnimi vlakni connetor, smo pogosto videli LC, SC vlaken patch kabel. trg, naslednji izdelki so LC-SC vlaken v naši spletni trgovini, če imate interes, lahko greš v našo trgovino, da imajo videti.
Fiber patch kabel izdelki se široko uporabljajo, se uporablja v komunikacijsko sobo, vlakna do doma, lokalnih omrežij, optičnih vlaken senzorji, optični komunikacijski sistemi, optična vlakna prenos opreme priključen, obrambno pripravljenost in tako naprej. Uporablja se za kabelsko televizijo, telekomunikacijska omrežja, računalniška omrežja in opremo za testiranje optičnih vlaken. Razčlenjeno se večinoma uporablja na več načinov.
