Preboj v enem-načinu MTP pretvori več-optične povezave z visoko-gostoto v posamezne dupleksne povezave tako, da razdeli en priključek MTP, ki vsebuje 8, 12 ali 24 vlaken, v več dupleksnih vrat LC ali SC. Ta zasnova uporablja OS2 9/125 μm eno-optično vlakno za podporo prenosa na dolge-razdalje do 40 kilometrov, hkrati pa ohranja kakovost signala po preboju.
Arhitektura za prelomnimi kabli MTP

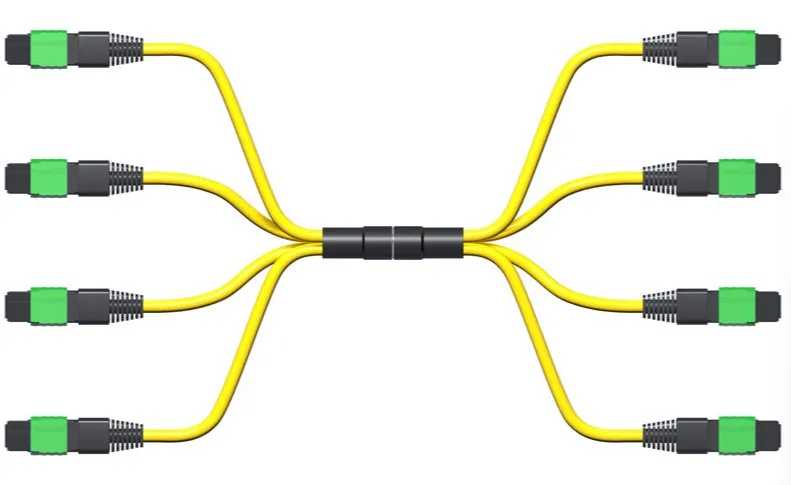

Osnovna struktura eno-načinskega prelomnega kabla mtp je sestavljena iz dveh različnih priključnih točk. En konec ima en konektor MTP (Multi-fiber Termination Push-on), v katerem je več vlaken v kompaktnem obročku, medtem ko se nasprotni konec razteza v posamezne dupleksne konektorje. Ta arhitektura rešuje kritičen izziv podatkovnega centra: kako povezati visoko-vzporedno optično opremo z visoko gostoto in tradicionalno dupleksno optično infrastrukturo.
Konfiguracija priključka
Stran priključka MTP je običajno v ženski ali moški konfiguraciji. Ženski konektorji nimajo vodilnih zatičev in se ujemajo z moškimi konektorji, ki vsebujejo dva natančna vodilna zatiča, ki zagotavljata natančno poravnavo vlaken. Konektorji MTP lahko vsebujejo 8, 12 ali 24 vlaken, pri čemer so konfiguracije z 12-vlakni najpogostejše za aplikacije 40G in 100G. Priključek ima potisni{10}}potezni jeziček za namestitev in odstranitev z eno roko, s čimer skrajša čas namestitve v gostih okoljih omare.
Na strani preboja se vsak par vlaken zaključi s standardnimi dupleksnimi priključki LC ali SC. Konektor MTP z 12 - vlakni se razdeli na šest dupleksnih povezav LC, medtem ko različica z 8 vlakni zagotavlja štiri dupleksne kanale. Ti duplex konektorji sledijo industrijskim standardom in zagotavljajo združljivost z obstoječimi stikalnimi vrati, sprejemniki in povezovalnimi ploščami.
Specifikacije enonačinskega-optičnega vlakna OS2
Preboj eno-načinskega mtp uporablja vlakna z oceno OS2- s premerom jedra 9 mikrometrov in premerom obloge 125 mikrometrov (9/125 μm). OS2 eno-optično vlakno podpira prenosne razdalje od 5-10 kilometrov pri valovni dolžini 1310 nm in 30-40 kilometrov pri valovni dolžini 1550 nm za 10-gigabitni ethernet. Zaradi te zmogljivosti na dolge razdalje so enomodni preboji bistveni za kampusna omrežja, omrežja mestnih območij in povezave med stavbami, kjer omejitve razdalje večmodnega vlakna postanejo previsoke.
Konstrukcija kabla običajno vključuje premer debla 2,0 mm ali 3,0 mm s posameznimi 0,9 mm ali 2,0 mm nogami mikrokanal na strani preboja. Rumena barva plašča označuje eno-modno vlakno, ki sledi industrijskim standardom za barvno kodiranje, ki tehnikom pomagajo hitro prepoznati vrste kablov med namestitvijo in vzdrževanjem.
Upravljanje polarnosti v eno-načinskih prebojih
Polarnost določa pot vlaken od oddajnih (Tx) do sprejemnih (Rx) vrat po omrežju. Brez pravilne polarnosti oddani signali ne morejo doseči predvidenih sprejemnikov, kar povzroči motnje komunikacije.Prelomni kabel MTPs izvaja polarnost s tremi standardiziranimi konfiguracijami, ki jih določajo standardi TIA-568.
Polariteta tipa A
Kabli tipa A uporabljajo priključek s ključem-navzgor na enem koncu in priključek s ključem-navzdol na drugem koncu, pri čemer ohranjajo ravno-skoznjo povezavo, kjer se položaj vlakna 1 poveže s položajem 1 na nasprotnem koncu. Ključ se nanaša na fizično štrlino na konektorju MTP, ki določa orientacijo med spajanjem.
V prelomnih kablih tipa A preslikava vlaken ostane zaporedna. Položaja 1 in 2 na konektorju MTP se odcepita na prvi dupleksni par LC, poziciji 3 in 4 na drugi dupleksni par LC in tako naprej. To preprosto preslikavo poenostavlja odpravljanje težav, vendar zahteva posebne vrste povezovalnih kablov (križni kabli A-B) pri povezavah opreme, da se doseže pravilna poravnava Tx-to-Rx.
Polariteta tipa B
Kabli tipa B uporabljajo ključ{0}}konektorje na obeh koncih z obrnjenimi položaji vlaken-vlakna na položaju 1 na enem koncu se ujemajo s položajem 12 na nasprotnem koncu. Ta obrnjena konfiguracija je še posebej priljubljena za neposredne povezave 40G QSFP+ in 100G QSFP28, ker naravno zagotavlja zahtevano zamenjavo polarnosti.
Prelomni kabli tipa B brezhibno delujejo z oddajniki-sprejemniki 40GBASE-SR4 PSM4 za pretvorbo vrat 40G v štiri povezave 10G ali vrat 100G v štiri povezave 25G. Obrnjena polariteta odpravlja potrebo po posebnih povezovalnih kablih na obeh koncih-standardni ravni-preko A-B priključni kabli delujejo pravilno po celotnem kanalu.
Polariteta tipa C
Kabli tipa C obračajo sosednje pare vlaken. Položaj 1 se premakne v položaj 2 na nasprotnem koncu, položaj 2 se premakne v položaj 1 in ta par-obračanje se nadaljuje skozi konektor. Čeprav je redkejši v aplikacijah z enim-načinom, tip C zagotavlja prilagodljivost v določenih-arhitekturah, ki temeljijo na kasetah, kjer obračanje para-poenostavi celotno shemo polarnosti.
Ključno pravilo: nikoli ne mešajte tipov polarnosti znotraj enega kanala. To povzroči neusklajenost signala in motnje komunikacije.
Poljski tipi: UPC in APC
Prelomni kabli MTP z enojnim- načinom uporabljajo dve vrsti polirnih obročev, ki dramatično vplivata na optično zmogljivost. Vrsta poliranja določa, kako se svetloba obnaša na optičnih povezavah in katere aplikacije kabel podpira.
UPC Poljske značilnosti
Konektorji UPC (Ultra Physical Contact) imajo končne površine vlaken, polirane brez kota, čeprav imajo rahlo ukrivljenost za boljšo poravnavo jedra, s čimer dosežejo povratno izgubo približno -50 dB ali več. Postopek poliranja ustvari končno površino v obliki kupole, ki zmanjša zračne reže, ko se spojita dva priključka.
Priključki UPC uporabljajo modro barvno kodiranje na eno-kablih. Dobro delujejo za večino aplikacij podatkovnih centrov, kjer zadostuje zmerna povratna izguba. Polish UPC najde široko uporabo v digitalni televiziji, telefoniji in podatkovnih sistemih. Proizvodni proces za UPC lak je manj zapleten kot APC, kar običajno povzroči nižje stroške kablov.
APC poljske prednosti
Konektorji APC (Angled Physical Contact) imajo končne površine vlaken, polirane pod kotom 8 stopinj, s čimer dosežejo vrhunsko povratno izgubo -60 dB ali več. Ta kot usmerja odbito svetlobo v oblogo vlaken in ne nazaj proti viru svetlobe, kar močno zmanjša povratni odboj.
Priključki APC uporabljajo zeleno barvno kodiranje, da se razlikujejo od različic UPC in preprečujejo nevarna neskladja. Zaradi nagnjenega poliranja so priključki APC bistveni za aplikacije, občutljive na povratne izgube, vključno s sistemi RF video prekrivanja, pasivnimi optičnimi omrežji (PON) in sistemi WDM z visoko-valovno dolžino, ki delujejo nad 1550 n.
Kritično opozorilo: Nikoli ne spajajte konektorjev UPC in APC. Spajanje UPC z APC povzroča slabo delovanje, ker se jedra vlaken ne morejo pravilno dotikati in lahko trajno poškodujejo oba konektorja in potencialno uničijo drago opremo za oddajnike in oddajnike.
Aplikacije v infrastrukturi podatkovnega centra
Prelomni kabli MTP z enojnim načinom-rešujejo specifične izzive povezljivosti, ki se pojavljajo v sodobnih arhitekturah podatkovnih centrov. Razumevanje teh aplikacij pomaga načrtovalcem omrežij izbrati ustrezne konfiguracije kablov.
Prehod s 40G na 10G
Prelomni kabli MTP-LC premostijo vrzeli med starejšo opremo 10G in novejšimi sistemi 40G, kar omogoča povezavo štirih oddajnikov 10G SFP+ prek enih vrat 40GBASE-SR4 QSFP+. Ta pretvorba podaljšuje življenjsko dobo infrastrukture 10G, hkrati pa omogoča postopen prehod na omrežje z večjo{11}}hitrostjo.
Do preloma pride na strani stikala, kjer se ena vrata 40G razširijo na štiri ločene povezave 10G. Vsaka 10G povezava uporablja standardni vmesnik duplex LC, ki ohranja združljivost z obstoječimi 10G stikali, strežniki in nizi za shranjevanje. Ta pristop odpravlja potrebo po dragih medijskih pretvornikih ali popolni zamenjavi opreme.
Pretvorba 100G v 25G
Podobna načela veljajo za okolja 100G. Posamezen oddajnik-sprejemnik 100GBASE-PSM4 QSFP28 se preko 8-optične povezave MTP poveže s štirimi oddajniki-sprejemniki 25G SFP28 LR, pri čemer se pasovna širina 100G razdeli na štiri kanale 25G. Ta pretvorbeni vzorec podpira okolja z mešano hitrostjo, kjer nekateri strežniki delujejo pri 25G, medtem ko jedrna stikala zagotavljajo 100G povezave navzgor.
Tehnologija PSM4 (Parallel Single{1}}Mode 4-lane) zahteva enomodna vlakna in običajno uporablja valovno dolžino 1310 nm. Vsak pas 25G oddaja neodvisno, kar zagotavlja prilagodljivost za uravnoteženje obremenitve in konfiguracije redundance.
Strukturirano kabliranje med patch paneli
Prekinitveni sklopi MTP omogočajo hitro uvajanje povezljivosti polj visoke-gostote z več-vrati za aplikacije Storage Area Network (SAN) ter med glavnimi distribucijskimi okvirji (MDF) in vmesnimi distribucijskimi okvirji (IDF). Namesto da bi napeljali posamezna dupleksna vlakna med nadstropji ali zgradbami, tehniki namestijo glavne kable MTP za hrbtenico in uporabljajo prelomne kable na distribucijskih točkah.
Ta strukturiran pristop zmanjšuje zastoje na poti. Eno vodilo MTP z 12-optičnimi vlakni nadomesti šest dupleksnih vlaken, kar skrajša čas namestitve in izboljša upravljanje kablov. Zasnove kabelskega snopa MTP-LC nadomeščajo kombinacijo optičnih kablov in optičnih kaset, kar poenostavi nadgradnjo omrežja in prihrani prostor za kable.
Tehnične specifikacije in zmogljivost
Razumevanje značilnosti delovanja eno-načinskih prelomnih kablov mtp zagotavlja pravilno zasnovo sistema in pomaga predvideti proračune povezav.
Vstavljena izguba
Industrijski-standardni prelomni kabli MTP dosegajo vstavljeno izgubo manj kot ali enako 0,2 dB na konektorski par. Skupna vstavljena izguba kanala je odvisna od števila priključnih točk. Tipičen preboj MTP z enim konektorjem MTP in šestimi dupleksnimi konektorji LC prispeva približno 0,4–0,6 dB skupne vstavljene izgube.
Vrhunski kabli, ki uporabljajo konektorje US Conec MTP Elite, dosegajo še nižje vstavljene izgube. Elite konektorji z nizkimi-izgubami dosegajo največjo vstavljeno izgubo 0,35 dB. Ta izboljšava je pomembna pri-aplikacijah na dolge razdalje, ki se približujejo največjim razdaljam prenosa, kjer šteje vsaka desetinka decibela.
Učinkovitost povratne izgube
Enoj-načinski konektorji UPC zagotavljajo povratno izgubo, ki je boljša od -55 dB, medtem ko različice APC presegajo -60 dB. Višje vrednosti povratne izgube (bolj negativne) kažejo na boljšo zmogljivost z manj svetlobe, ki se odbija nazaj proti viru.
Aplikacije, ki uporabljajo koherentne modulacijske sheme, kot je 100G DP-QPSK ali 400G 16-QAM, zahtevajo odlično zmogljivost povratne izgube. Povratni odboj moti te občutljive formate modulacije, povzroča bitne napake in zmanjšuje največje razdalje prenosa. Poliranje APC postane v teh scenarijih obvezno.
Ocene jakne in požarna varnost
Prelomni kabli z enojnim-načinom so na voljo v treh primarnih ocenah plašča, ki določajo okolja namestitve:
OFNR (Riser): PVC plašč, primeren za navpične prehode med tlemi v ne-plenumskih prostorih. Jopiči OFNR izpolnjujejo zahteve UL 1666 za testiranje dvižnega plamena.
OFNP (plenum): Nizko{0}}dimni, ognjevarni-japič, certificiran za-prostore za upravljanje zraka. Jopiči OFNP izpolnjujejo predpise UL 910 in ostajajo združljivi z neocenjenimi in OFNR-ocenjenimi aplikacijami. Gradbeni predpisi pogosto predpisujejo plenumske-kable v dvignjenih tleh in spuščenih stropih.
LSZH (z nizko vsebnostjo dima brez halogena): Konstrukcija brez -halogenov za okolja, kjer nastajanje strupenega dima med požari predstavlja nesprejemljivo tveganje. Pogost v evropskih napravah in podmorskih aplikacijah.
Najboljše prakse namestitve
Pravilne tehnike namestitve podaljšajo življenjsko dobo kabla in zagotovijo optimalno delovanje. Priključki MTP zahtevajo previdnejše ravnanje kot tradicionalni dupleksni priključki zaradi njihove več-vlaknene narave in zahtev glede natančne poravnave.
Protokoli za čiščenje konektorjev
O čistih koncih ni-mogoče pogajati. En sam prašni delec ali madež olja na katerem koli vlaknu v konektorju MTP poškoduje ta kanal in potencialno sosednje kanale. Čist-čelni del je glavna zahteva za zanesljivost in visoko{4}}zmogljive povezave.
Uporabljajte odobrene metode čiščenja: čistila z enim-klikom, zasnovana za priključke MTP, ali robčke-, ki ne puščajo vlaken, z 99,9-odstotnim izopropilnim alkoholom. Vedno očistite obe povezani strani-kabelskega konektorja in adapterja ali vrat oddajnika. Po čiščenju preglejte končne površine z mikroskopom za vlakna, da preverite popolno odstranitev kontaminacije. Tudi konektorje z zaščitnimi protiprašnimi pokrovčki je treba pred prvo uporabo očistiti, saj lahko ostanejo ostanki proizvodnje.
Upravljanje polmera upogiba
Enomodovna- vlakna prenašajo manj upogibanja kot večmodna vlakna zaradi manjšega premera jedra. Med namestitvijo ohranite najmanjši polmer krivine 30 mm (1,2 palca) in 15 mm (0,6 palca) za nameščene kable. Močnejši zavoji povzročijo povečano slabljenje in potencialno zlom vlaken.
Vlakna, neobčutljiva na upogibanje, dodajo "jarek" plast z nižjim lomnim količnikom okoli jedra, ki odbija šibko vodene načine nazaj v jedro, ko bi jih napetost običajno spojila v ovoj, kar omogoča manjše upogibne radije brez znatne izgube svetlobe. Kabli, ki uporabljajo Corning ClearCurve ali enakovredna vlakna, neobčutljiva na upogibanje, zagotavljajo prilagodljivost namestitve, kar je še posebej dragoceno v tesnih prostorih v omarah.
Preverjanje polarnosti
Pred vklopom povezav preverite polarnost z vizualnim lokatorjem napak (VFL) ali optičnim reflektometrom v časovni-domeni (OTDR). Nepravilna polarnost ne bo poškodovala opreme, vendar bo preprečila komunikacijo. Enostavno preverjanje: povežite VFL z enim priključkom LC na prelomu in preverite, ali lučka izhaja iz pravilnega položaja na konektorju MTP.
Bolj sofisticirano preverjanje uporablja tester polarnosti, ki osvetli vsa vlakna hkrati in prikaže njihov položaj na nasprotnem koncu. Ta metoda ujame obrnjene pare in druge napake v ožičenju, preden povzročijo težave pri delovanju.
Primerjava: prebojni kabli proti glavnim kablom s kasetami
Oblikovalci omrežij se pogosto soočajo z izbiro med uporabo sklopov MTP Breakout Cable ali uvedbo MTP trank kablov s kasetnimi moduli. Vsak pristop ponuja različne prednosti glede na zahteve aplikacije.
Pristop neposrednega preboja
Prelomni kabli zagotavljajo najpreprostejši način povezave. Prelomni kabli MTP uporabljajo priključke MTP na enem koncu in priključke duplex na drugem koncu, kar omogoča neposredno povezavo brez vmesnih kaset. Ta neposreden pristop zmanjša priključne točke, zmanjša celotno vneseno izgubo kanala in odpravi potencialne točke okvar.
Prebojni kabli so odlični v aplikacijah, ki zahtevajo razdelitev hitrosti-pretvarjanje ene visoko-hitrosti vrat v več nižjih{2}}hitrostnih povezav. Fiksna konfiguracija preboja poenostavlja upravljanje zalog, saj vsak kabel služi posebnemu namenu pretvorbe.
Arhitektura-na osnovi kaset
Glavni kabli MTP imajo konektorje MTP na obeh koncih in povezujejo kasete s povezovalno ploščo, ki imajo spredaj več dupleksnih konektorjev, kar vzpostavlja trajno povezavo med opremo. Kasetni sistemi ponujajo vrhunsko prilagodljivost, saj sprememba tipa kasete spremeni konfiguracijo preboja brez zamenjave glavnih kablov.
Kasetne arhitekture podpirajo večjo gostoto vrat v omejenem prostoru v omari. Ena enota omare lahko sprejme 96 vrat LC z uporabo kaset MTP-do-LC v primerjavi s približno 24-48 vrati z uporabo tradicionalnih povezovalnih plošč. Ta prednost gostote postane kritična pri obsežnih uvedbah, kjer prostor v omari stane precej denarja.
Izbira se pogosto zmanjša na prilagodljivost v primerjavi s preprostostjo. Kasetni sistemi omogočajo lažje modifikacije z razvojem omrežnih zahtev. Prelomni kabli zagotavljajo nižje vstavljene izgube in enostavnejšo namestitev za fiksne konfiguracije.
Pogosto zastavljena vprašanja
Kakšna je razlika med konektorji MTP in MPO?
MPO je generično ime konektorja, medtem ko je MTP registrirana blagovna znamka podjetja US Conec z izboljšanimi oblikovalskimi funkcijami, vendar sta obe vrsti združljivi za nazaj in delujeta izmenično s kasetami MTP/MPO in povezovalnimi ploščami. Priključki MTP vključujejo odstranljiva ohišja za predelavo na terenu in običajno zagotavljajo boljšo optično zmogljivost zaradi strožjih proizvodnih toleranc. Pri določanju kablov je na splošno sprejemljiv kateri koli izraz, čeprav MTP pogosto označuje komponente premium-razreda.
Ali lahko uporabim eno-prelomne kable za večmodne aplikacije?
Ne. Enoj- in večmodna vlakna imajo različne premere jedra (9 μm proti . 50 μm ali 62,5 μm) in delujejo na različnih valovnih dolžinah. Oddajniki-sprejemniki, zasnovani za večnačinovno delovanje, pričakujejo večji premer jedra in ne bodo učinkovito povezovali svetlobe v eno-modno vlakno. Poleg tega se poliranje APC uporablja predvsem za eno-načinske aplikacije, medtem ko večnačinsko poliranje običajno uporablja poliranje UPC. Ko širite ali spreminjate omrežno infrastrukturo, vedno ujemajte z optičnim načinom (eno-način ali večnačin).
Kako prepoznam vrsto polarnosti obstoječega kabla?
Preglejte položaje ključev na obeh konektorjih MTP. Kabli tipa A imajo ključ-navzgor na enem koncu in ključ-dol na drugem. Kabli tipa B imajo ključ-na obeh koncih. Če dokumentacija ni na voljo, preizkusite z vizualnim lokatorjem napak: osvetlite položaj 1 na enem koncu in opazujte, kateri položaj sveti na drugem koncu. Položaj 1 proti 1 označuje tip A; položaj od 1 do 12 označuje vrsto B. Številni proizvajalci tudi natisnejo vrsto polarnosti na plašč kabla ali vključijo oznake na priključke.
Kakšno dolžino preboja naj izberem?
Dolžina preloma se nanaša na krake posameznih vlaken na strani dupleksnega priključka. Običajne možnosti vključujejo 0,5 m, 1 m, 1,5 m in 3 m. Izberite glede na fizično razdaljo med priključno točko MTP in vrati opreme. V tesnih prostorih omar 0,5 m dolge noge preprečujejo odvečno zmešnjavo kablov. Za povezovalne plošče, nameščene več stojal stran od aktivne opreme, 1,5 m ali 3 m noge zagotavljajo potreben doseg. Daljše noge nudijo prilagodljivost, vendar povečujejo izzive pri upravljanju kablov. Razmislite o uporabi zamaknjenih dolžin preboja pri povezovanju več vrat-to razmakne dupleksne konektorje in zmanjša zastoje na prednjih ploščah stikala.
MTP eno-mode breakout tehnologija predstavlja elegantno rešitev za izzive gostote podatkovnega centra. S koncentracijo več parov vlaken v enem samem kompaktnem konektorju ti kabli zmanjšajo zastoje na poti, hkrati pa ohranjajo prilagodljivost za povezovanje s tradicionalno opremo za dupleks. Ustrezna pozornost do upravljanja polarnosti, tipov poliranja in namestitvenih praks zagotavlja, da ti kabli zagotavljajo leta zanesljive-hitrosti povezljivosti v kampusu in velemestnih omrežjih.
