Visoko-zmogljiv E2000/UPC OM4 Simplex LSZH Fiber Optic Pigtail

Dobrodošli pri nakupu visoko zmogljivega e2000/upc om4 simplex lszh optičnega kabla v naši tovarni. Kot eden vodilnih proizvajalcev in dobaviteljev na Kitajskem pozdravljamo tudi naročila po meri. Zdaj se posvetujte o ceni in ponudbi z nami.

Zaveza proizvajalca:FOCC ima več kot 10 let izkušenj na področju natančne proizvodnje, upravlja tri proizvodne baze in ga podpira več kot 100 strokovnih inženirjev za raziskave in razvoj ter procesnih inženirjev. Z mesečno proizvodno zmogljivostjo, ki presega 1,5 milijona konektorjev, naprednimi avtomatiziranimi proizvodnimi linijami in sistemom nadzora kakovosti celotnega življenjskega cikla FOCC dosega 98,5-odstotno stopnjo izkoristka prvega-prehoda in izvede več kot 8 milijonov končnih-čelnih pregledov letno.

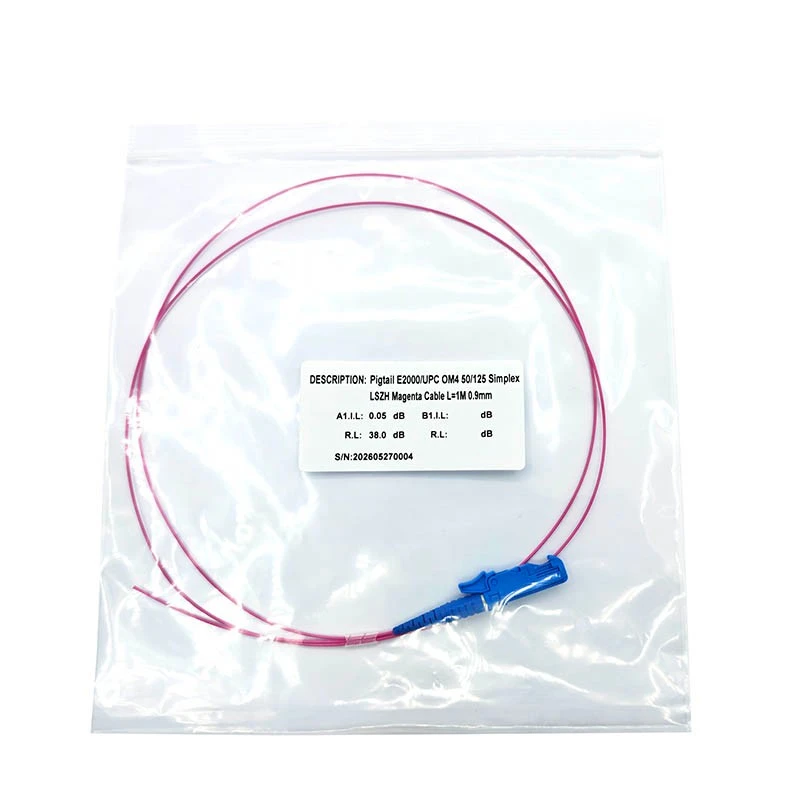

Ta E2000 UPC OM4 simplex LSZH vijoličen 0,9-milimetrski vezni konec iz optičnih vlaken (1 meter) je izdelan v skladu s strogimi tovarniško-nadzorovanimi postopki in standardi natančnega kon-poliranja obraza. Posebej je zasnovan tako, da izpolnjuje zahteve glede ultra-nizkih vnesenih izgub v visoko-hitrostnih večmodnih omrežjih, vključno z aplikacijami 10GbE, 40GbE, 100GbE in 400GbE.

Da bi poslovnim strankam zagotovil največje zaupanje in dolgoročno-operativno zanesljivost, FOCC ponuja do 15-letno uradno garancijo kakovosti in 4-urno hitro tehnično odzivno podporo za to serijo izdelkov.

Mehanska in optična zasnova konektorja E2000 UPC

Priključek E2000 (v nekaterih mednarodnih specifikacijah imenovan tudi priključek LSH) je zasnovan in izdelan v popolni skladnosti z mednarodnima standardoma IEC 61754-15 in TIA-604-16. Njegov mehanski zaklepni mehanizem uporablja bajonetno zasnovo push-pull, ki omogoča gladko vstavljanje in odstranjevanje, hkrati pa učinkovito preprečuje nenamerno odklop, ki ga povzroči bočna vlečne sile ali vibracije v okoljih z visoko gostoto kablov.

Glavna optična komponenta priključka E2000 je visoko{1}}natančna 1,25 mm cirkonijeva keramična ferula. FOCC uporablja napredno tehnologijo aktivne poravnave jedra (ACA) z uporabo titanovih vložkov za natančno poravnavo jedra vlakna z mehansko osjo obroča. Ta postopek zmanjša vstavljeno izgubo,-ki jo povzroča ekscentričnost, in zagotavlja visoko dosledno optično zmogljivost.

Postopek poliranja z več načini uporablja tehnologijo poliranja Ultra Physical Contact (UPC). S strogim nadzorom geometrije končne -ploskve ferule, vključno s polmerom ukrivljenosti, odmikom vrha in štrlečim/poglobljenim vlaknom, konektor doseže tipično vstavljeno izgubo manjšo ali enako 0,15 dB in povratno izgubo večjo ali enako 35 dB.

Ena najbolj značilnih lastnosti konektorja E2000 je njegov vgrajen avtomatski vzmetni-sistem kovinskih zapiral. Ko je konektor odklopljen, se loputa samodejno zapre in zagotavlja dvojno zaščito:

• Laserska varnostna zaščita:Med aktivnim omrežnim delovanjem zaklop popolnoma blokira potencialno nevarne nevidne laserske emisije s čelne strani obroča, kar pomaga zaščititi osebje za namestitev in vzdrževanje pred nenamerno izpostavljenostjo mrežnici.
• Zaščita pred prahom in kontaminacijo:Zaprta kovinska loputa izolira končno stran obroča pred delci prahu v zraku, vlago in oljnimi onesnaževalci. To občutno zmanjša tveganje kon-kontaminacije in visoko{2}}optičnega vžiga, kar izboljša dolgoročno-zanesljivost omrežja in življenjsko dobo priključka.

Značilnosti delovanja večmodnega vlakna OM4 in pol-tesnega medpomnilnika 0,9 mm

Ta izdelek uporablja večmodno vlakno z lasersko-optimiziranim-indeksom OM4 s standardnim premerom jedra/oplašča 50/125 μm, ki je popolnoma skladno s standardoma ITU-T G.651 in ISO/IEC 11801.

Vlakna OM4 so posebej optimizirana za 850 nm aplikacije vertikalnega-površinskega-oddajajočega laserja (VCSEL). Pri 850 nm zagotavlja efektivno modalno pasovno širino (EMB) večjo ali enako 4700 MHz·km, kar omogoča prenosne razdalje do:

• 550 metrov pri 10 Gb/s Ethernet
• 150 metrov pri 40 Gb/s in 100 Gb/s Ethernet hrbteničnih povezavah

Vlakno je zaščiteno z 0,9 mm (900 μm) pol{2}}tesno vmesno plastjo. Ta pol-tesna konstrukcija medpomnilnika ponuja več bistvenih mehanskih in namestitvenih prednosti za aplikacije s pletenico za fuzijsko spajanje.

Izolacija mikro{0}}upogibne napetosti

Pol{0}}tesni pufer ohranja mikroskopsko razdaljo med pufrsko plastjo in prevleko iz vlaken. Ta zasnova preprečuje, da bi se zunanje natezne, torzijske ali toplotne raztezne napetosti neposredno prenesle na optično vlakno, kar zmanjšuje tveganje izgube zaradi mikro-upogiba.

Posledično vlakno ohranja izjemno nizko slabljenje, tudi če je speljano skozi tesno zapakirane spojne pladnje, razdelilne omarice ali zaključna ohišja.

Poenostavljena priprava vlaken

Pol{0}}tesni vmesni material omogoča tehnikom, da gladko odstranijo do 100 mm vmesnega premaza z uporabo standardnih orodij za odstranjevanje vlaken s tremi-luknjami, ne da bi pri tem poškodovali primarni premazni sloj.

To znatno izboljša učinkovitost spajanja, skrajša čas namestitve in zmanjša tveganje za zlom vlaken med zaključkom na terenu.

Identifikacija jakne Heather Violet (Magenta).

V skladu s standardom za barvno kodiranje optičnih vlaken TIA-598-D je magenta (Heather Violet) določena identifikacijska barva za sisteme večmodnih vlaken OM4.

To barvno kodiranje omogoča omrežnim operaterjem in tehnikom, da hitro ločijo visoko-pasovno širino OM4 od kablov OM3 aqua in starejših oranžnih sistemov OM1/OM2, kar zmanjša tveganje nepravilnega popravka in poslabšanja delovanja omrežja.

Znanost o materialih in požarna varnost jakne LSZH

V zaprtih okoljih z-visoko gostoto, kot so podatkovni centri, telekomunikacijske sobe in omrežni objekti podjetij, je požarna odpornost kabla ključnega pomena za varnost.

Običajni polivinilkloridni (PVC) jopiči sproščajo gost črn dim in strupene pline,-ki vsebujejo halogen, ko so izpostavljeni ognju ali toplotni razgradnji. Ko ti plini medsebojno delujejo z vlago v zraku, tvorijo zelo jedke kisline, kot je klorovodikova kislina (HCl), ki lahko resno poškodujejo elektronsko opremo, kovinske priključke in omrežno infrastrukturo, kar povzroči okvare sekundarne opreme in daljše prekinitve storitev.

Ta izdelek v celotni konstrukciji uporablja termoplastični plašč,-ki zavira gorenje, z nizko vsebnostjo dima in nič halogena (LSZH).

Lastnosti njegove -odpornosti proti ognju in nizke{1}}toksičnosti so dosežene z vključitvijo približno 50 % anorganskih kovinskih hidroksidnih-ognjevarnih polnil, običajno aluminijevega hidroksida (Al(OH)₃) ali magnezijevega hidroksida (Mg(OH)₂).

Med izpostavljenostjo ognju so te spojine podvržene endotermni reakciji dehidracije:

2Al(OH)3→Al2O3+3H2O↑2Al(OH)_3 \\rightarrow Al_2O_3 + 3H_2O \\uparrow2Al(OH)3​→Al2​O3​+3H2​O↑

Ta reakcija zagotavlja več mehanizmov-zaščite pred požarom:

• Absorbira znatno toplotno energijo iz procesa zgorevanja.
• Zniža temperaturo lokalne površine kabla.
• Sprošča vodno paro, ki razredči okoliško koncentracijo kisika.
• Na površini kabla tvori zaščitno pregradno plast-podobno keramični.

Ti mehanizmi skupaj znatno upočasnijo širjenje plamena in pomagajo preprečiti širjenje požara po kabelskih poteh, s čimer izboljšujejo varnost osebja, ščitijo kritično infrastrukturo in podpirajo skladnost z zahtevami glede požarne-varnosti sodobnih podatkovnih centrov.

Zakaj izbrati naš E2000 OM4 Fiber Optic Pigtail?

Telekom-nizka vstavljena izguba

Zasnovan za visoko{0}}zmogljiva optična omrežja, ta pletenica zagotavlja standardno vstavljeno izgubo manj kot ali enako 0,20 dB, kar presega industrijsko povprečje 0,30 dB. Nižja vstavljena izguba pomaga povečati proračun moči povezave in zagotavlja stabilen prenos signala z visoko-pasovno širino na kritičnih omrežnih razdaljah.

Visok{0}}zasnova konektorja E2000

Priključek E2000 ima integrirano vzmetno-kovinsko zapiralo, ki se samodejno zapre, ko je odklopljeno, s čimer odpade potreba po ločenem protiprašnem pokrovu. Ta napredni varnostni mehanizem ščiti tako osebje kot optične vmesnike, zaradi česar je prednostna izbira za-kritične strežniške sobe, medicinsko opremo, obrambna omrežja in druga okolja, ki zahtevajo stroge varnostne standarde.

Lasersko-optimizirano večmodno vlakno OM4

Ta pletenica, opremljena z vrhunskim večmodnim vlaknom OM4, v celoti podpira hitrosti omrežnega prenosa do 100 Gb/s. Z efektivno modalno pasovno širino (EMB) 4700 MHz·km pri 850 nm zagotavlja odlično zmogljivost za aplikacije visoko-hitrostnih podatkovnih centrov, podjetij in omrežij za shranjevanje (SAN).

LSZH{0}}ognjevarni plašč

Zunanji plašč Low Smoke Zero Halogen (LSZH) povečuje varnost v zaprtih okoljih. V primeru požara ali prekomerne izpostavljenosti toploti kabel oddaja minimalno dima in ne sprošča strupenih halogenskih plinov. Skladen je z zahtevami glede ognjevarnosti IEC 60332-1 in okoljskimi standardi RoHS, kar pomaga zaščititi osebje in občutljivo elektronsko opremo.

Enostavno-za-spoj 0,9 mm tesno-zaščiteno konstrukcijo

0,9 mm tesen-zasnova z varovanimi vlakni ponuja odlične lastnosti odstranjevanja in ravnanja, kar tehnikom omogoča hitro in zanesljivo fuzijsko spajanje z minimalnim tveganjem poškodbe vlaken. Zaradi tega je idealna rešitev za namestitve znotraj optičnih zaključnih omaric, povezovalnih plošč, optičnih razdelilnikov (ODF) in telekomunikacijskih omaric.

Podrobne tehnične specifikacije

Parametri optične zmogljivosti

Fizične, mehanske in materialne specifikacije

Specifikacije okoljske zanesljivosti

Standardi skladnosti

Ta E2000 UPC OM4 LSZH Fiber Optic Pigtail je zasnovan in izdelan v skladu z naslednjimi mednarodnimi standardi:

• IEC 61754-15 (standard vmesnika priključka E2000)
• TIA-604-16 (FOCIS-16)
• Serija IEC 61300 (testni postopki za medsebojno povezovalne naprave z optičnimi vlakni)
• IEC 60793 (Specifikacije optičnih vlaken)
• ISO/IEC 11801 (generično kabliranje za prostore strank)
• TIA-598-D (barvno kodiranje kabla iz optičnih vlaken)
• IEC 60754-1 / IEC 60754-2 (Zahteve brez halogenov)
• IEC 61034-1 / IEC 61034-2 (nizka učinkovitost dima)
• UL94 V-0 (razvrstitev vnetljivosti)
• GR-326-CORE (zahteve glede zanesljivosti Telcordie)
• RoHS okoljska skladnost

Pogosto zastavljena vprašanja

1. Zakaj je priključek E2000 varnejši od priključkov LC ali SC?

Priključek E2000 ima vgrajen vzmeten-kovinski pokrov, ki se samodejno zapre, ko je priključek odklopljen. Ta zasnova pomaga preprečevati nenamerno izpostavljenost nevidni laserski svetlobi, hkrati pa ščiti končno stran obroča pred prahom, vlago in kontaminacijo. Kot rezultat, priključek zagotavlja večjo zanesljivost in nižje zahteve po vzdrževanju v kritičnih omrežnih okoljih.

2. Zakaj izbrati konektor E2000 za visoko-zmogljiva optična omrežja?

Konektorji E2000 zagotavljajo odlično optično stabilnost, nizko vstavljeno izgubo in vrhunsko zmogljivost povratne izgube. Njihov samodejni zaščitni pokrov sčasoma pomaga ohranjati čiste končne ploskve, zaradi česar so idealni za telekomunikacijska omrežja, podatkovne centre, železniške komunikacije, vojaške sisteme in druge-kritične aplikacije.

3. Kakšne so prednosti večmodnega vlakna OM4?

OM4 laser-optimizirana večmodna vlakna podpirajo hitrosti prenosa do 100G Ethernet in zagotavljajo učinkovito modalno pasovno širino (EMB) 4700 MHz·km pri 850 nm. Omogoča razdalje prenosa do 550 m za 10G Ethernet in 150 m za 40G/100G Ethernet aplikacije.

4. Zakaj FOCC uporablja 0,9 mm pol{2}}tesno pufersko strukturo?

Pol{0}}tesna zasnova blažilnika ustvarja majhno zračnost med prevleko vlaken in plastjo blažilnika, kar pomaga izolirati zunanje mehanske obremenitve iz jedra vlakna. To zmanjša izgubo pri mikro-upogibu, izboljša-dolgotrajno optično stabilnost in omogoča lažje odstranjevanje in pripravo pletenice za spajanje s spajanjem.
